逐步检查排故障

近日，一号井压滤车间8940加压过滤机出现了自动运行模式下模拟量数据（主要提供气压、液压、液位等数据）抖动，严重影响系统的正常运行，6月9日，运营管理部派出技术人员专门处理该问题。

首先，进入PLC程序中，技术人员发现程序内模拟量输入数据在不断波动，按照常理判断是模拟量模块出现了问题，所以将模拟量模块更换后再进入“无压无料方式”启动系统，发现系统切换到“自动运行模式”仍出现数据抖动。技术人员进一步采取了更换CPU模块、更换PLC电源模块、重新下载程序、拆除单个传感器等一系列措施，问题仍然没得到解决，唯一的收获就是发现了部分模块COM口与电源负极之间存在0.9V的微小电压差（正常为0V），于是技术人员怀疑是接地问题。

次日，技术人员准备将全部模拟量传感器甩开，逐一排查，李雁东将负极强制接地后，结果系统正常，传感器电源负极对地电压恢复正常。

那么，为什么传感器电源负极对地电压不为零呢？

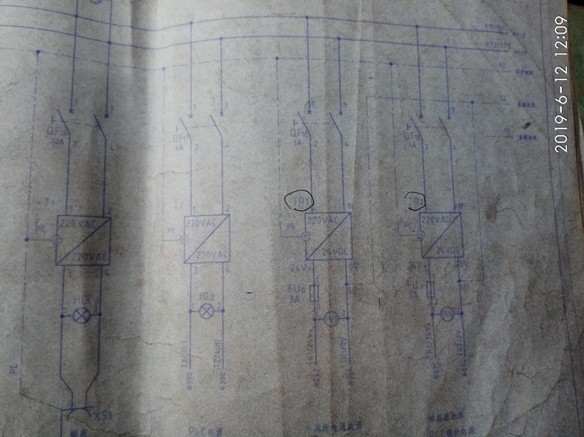

原来，李雁东在排查过程中，在拆模拟量控制电源（24V）负极电缆时被电击了一下，马上意识到电源电压等级不对，用万用表测量控制电源负极对地电压显示230V，显然有高电压串入。现在有了故障排除方向，李雁东马上对其它两个AC220V隔离电源逐一拆线进行了测试。在恢复接线时，听到隔壁动力柜内有异响，打开柜门查看是4号搅拌器接触器线圈发出的响声（接触器线圈得电，但是没达到额定电压）。然而4号搅拌器未运行，不应该会有响动，况且这两者之间没有直接联系。经检查，发现接触器及下游热继电器都没有问题，最后又逐一进行了线路检查，发现是线路接错了，从KM44接触器线圈出来的线本来要接入FR44热继电器常闭触头，但是直接接到了KM44常开触头13号端子上，这样一旦4号搅拌器运行，反馈信号KM44常开触头就会闭合，动力电源（AC220V）高电压就通过KM44线圈串入了控制电源（DC24V），PLC所有输入模块输入口电压就不再是纯净的DC24V了，直接干扰了模拟量模块的输入信号。

运营管理部 杜玉龙 李雁东
